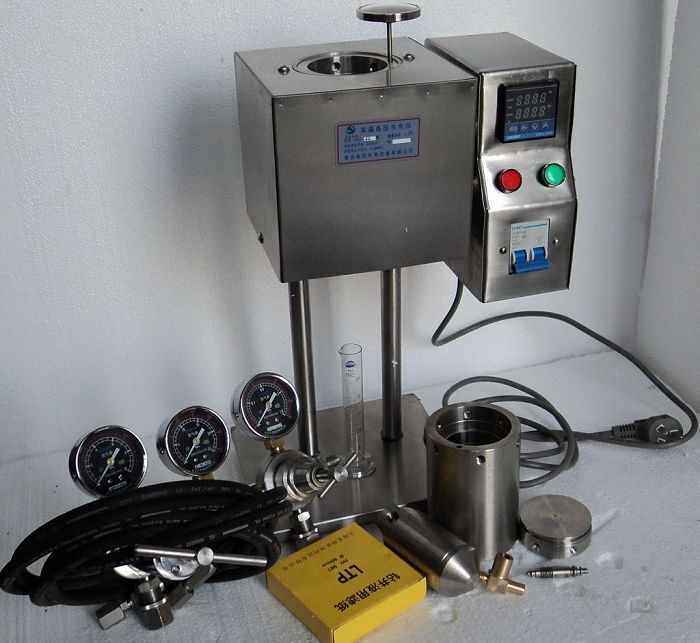

GGS42-2A 高温高压失水仪

温馨提示：

请仔细阅读并严格按照设备（仪器）的操作规程和维护保养规程进行操作，否则由此造成的设备（仪器）之损坏，将不在保修之内。

青岛森欣机电设备有限公司

地址：山东青岛市胶南虎背路

电话：+86-15898857061 传真：+86-53289052676

邮箱：xw7061@126.com 网址：www.senxin88.com

一、概述

GGS42型高温高压滤失仪是一种摸拟深井（高温高压）下钻井液和水泥浆的滤失量，并同时可制取在高温高压状态下，滤失后形成的滤饼。具有精度高，重复误差小，操作简单，测试数据准确等特点。广泛使用于各油田、科研院所、实验室等部门。

二、型号及规格

序号

型号

名称

不同配置处

特点

GGS42-2

高温高压滤失仪

a通孔钻井液杯

b加热套带保温层

a、可作水泥浆实验

b、热效率高

三、主要技术参数：

主要技术参数

序号	名称	技术参数
1	电源	220V±5% 50Hz
2	功率	750W
3	工作温度	常温至232℃
4	钻井液杯工作压力	4.2MPa
5	回压器输入压力	0.69MPa
6	有效失水面积	22.6cm²
7	钻井液杯极限压力	8 MPa
8	气源	氮气、二氧化碳气体（不含油、水等杂质）

四、仪器结构及原理

该机由以下部分组成：

（一）主机、加热系统等组成，是仪器的主体组件。

（二）管汇组件：由阀座、阀芯、气源接头、调压手柄、高压胶管、压力表等组成，是一个高压减压装置，高压经减压稳压，以提供实验所需压力。试验完毕后放出系统中的余气。见（图一）

（图一）管汇结构图

序号	编号	名称及规格	数量
1	QG80	高压胶管	1
2	QG80	保险阀	2
3	QG80	减压阀组件（左）	1
4	GB308-77	Y-60压力表1.6MPa	1
5	QG80-3-3	四通管接	1
6	GB308-77	Y-60压力表25MPa	1
7	GB308-77	Y-压力表16MPa	1
8	QG80	减压阀组件（右）	1
9	QG80	高压胶管	1
10	QG80-20	气瓶接帽	1
11	QG80-21	气瓶接管	1

（表一）QG80型管汇结构明细表

（三）钻井液杯：有温度计插孔、耐油密封圈、滤网、连通阀杆。能承受5MPa压力、容量为250ml、耐腐蚀的不锈钢容器。见（图二、三）

（图二）不通孔钻井液杯结构图

（表二）不通孔钻井液杯结构明细表

序号	编号	名称及规格	数量	备注
1	GGS42·01-05	连通阀杆	1
2	GGS42.01-07	钻井液杯盖	1
3	GB78-85	内六角锥端紧定螺钉M8×10	6
4	GB3452.1-82	“0”型密封圈φ63×3.1	1
5	GB3452.1-82	“0”型密封圈φ63×3.1	1
6	GGS42.01-13	钻井液杯	1
7	GGS42·01-05	连通阀杆	1

（图三）通孔钻井液杯结构图

（表三）通孔钻井液杯结构明细表

序号	编号	名称及规格	数量
1	GGS42·01-05	连通阀杆	1
2	GGS42.02-06	钻井液杯盖A	1
3	GB3452.1-82	“0”型圈φ63×3.1	1
4	GGS42.02-02	钻井液杯	1
5	GGS42.01-07	钻井液杯盖	1
6	GB3452.1-82	“0”型圈φ63×3.1	1
7	GB78-85	内六角锥端紧定螺钉M8×12	6
8	GGS42·01-05	连通阀杆	1
9	GB3452.1-82	“0”型圈φ8×1.9	2
10	GB78-85	内六角锥端紧定螺钉M8×12	6
11	GB3452.1-82	“0”型圈φ8×1.9	2

（四）三通组件：由三通、放气阀、气源接头、固定销组成。是用来连接输气管和连通阀杆，实验完后放掉管汇系统内余气。见（图四）

（图四）三通组件结构图

（表四）三通组件结构明细表

序号	编号	名称及规格	数量	备注
1	GGS42·01-14-1	固定销	1
2	GGS42·01-14-2	三通	1
3	QG80-23	输出接头	1
4	GGS42·01-14-3	放气阀杆	1

（五）滤液接收器组件：由接收器、接收器端盖、三通阀、放气阀杆等组成。是用来接收滤液，调节接收器内压力用。见（图五）

序号	编号	名称及规格	数量
1	GGS42.01-03-01	放气阀体	1
2	GB3552.1-82	“O”型圈 φ8×1.9	1
3	GGS42.01-03-03	密封垫	1
4	GGS42.01-03-04	压帽	1
5	GGS42.01-03-02	放气阀杆	1
6	GGS42.01-04-01	接收器端盖	1
7	GB3552.1-82	“O”型圈φ36×2.5	1
8	GGS42.01-04-02	回压接受器	1
9	GGS42.01-04-03	输出接头	1
10	GB3552.1-82	垫圈	1
11	GGS42.01-13-01	固定销	1

（图五）滤液接收器结构图

序号	编号	名称及规格	数量
1	GGS42·02-00	主机	1
2	GGS42.01-03	放气阀组件	1
3	GGS42.01-04	接收器组件	1
4	GGS42.02-01	加热套	1
5	GGS42.01-06	定位销	1
6	GGS42.02-02-00	钻井液杯组件	1
7	GGS42.01-14	三通组件	1
8		温度表0～200℃	1
9		输气胶管≥`115MPa	2
10		调压手柄1	1
11	QG80	管汇	1
12		调压手柄2	1

（表六）GGS42-2型滤失仪使用结构明细表

（六）工作原理

该仪器按照美国（API）推荐程序，适用于常温至150℃的温度范围，钻井液测试杯内的最大工作压力为4.2MPa，在滤失压差3.5MPa作用下，测定30分钟通过过滤面积22.6cm²从而获得高温高压状态下，静态滤失量及滤失后形成的滤饼等重要数据。

五、仪器的操作

实验前的准备：按图所示将管汇组件安装于气瓶上由G5/8螺帽紧固。在确定调压手柄处于自由状态未加压时，打开气源，此时管汇中间压力表应显示压力为≥6MPa。将两高压胶管分别于管汇和三通组件对应部位连接牢固。

（图六）操作示意图

1、取出主机，检查各部件、管件及电源部件是否可靠。

2、接通220V电源，打开电源开关，温控仪SV与PV视窗数字码显示，设定温度时按SET键，SV视窗数字闪烁，再按并排的方向箭头，SV视窗数字增加或减少至所需温度并按下SET键锁定，温控仪开始控温工作。温控仪具有超温断电功能，请放心使用。

3、打开钻井液杯盖上紧定螺钉，将连通阀杆旋在杯盖上，取下杯盖。见（图七）

（图七作示意图）

4、

做水泥浆实验应采用双层网和双层滤网座杯盖。见（图八）

（图八）操作示意图

5、同时将另一支连通阀杆旋入杯底并拧紧。对于通孔钻井液杯将另一支连通阀杆旋入底盖并拧紧。将钻井液杯放在杯座上。见（图九）

6、将配制好的钻井液搅拌10分钟，注入钻井液杯，为防止钻井液高温体积膨胀发生意外，钻井液量不得超过杯刻线。见（图九）

7、把滤纸放入杯内，使杯盖与杯体的固定螺孔对正，慢慢地将杯盖推进杯内，旋紧螺钉，拧紧杯盖上的连通阀杆。见（图九）

（图八操作示意图）

8、将装有钻井液的钻井液杯倒置放入加热套（4）内，慢慢旋转钻井液杯，使其置于定位销（5）上。把另一只温度表插入钻井液杯表孔内。装上回压接收器（3），插入固定销。并在连通阀杆处安装三通组件（7）。插入固定销。见（图九）

9、将气源管汇输气胶管接口与回压接头连接紧固。另一输气胶管接口（31）与三通接头连接拧紧。

（图九操作示意图）

10、打开气源总阀，见（图六）方向旋转管汇调压手柄（12）和调压手柄（14）至0.7MPa。

11、逆时针旋松上连通阀杆90℃左右（预防钻井液加热沸腾）。待杯内输入气体后，旋紧上连通阀杆。

12、当温度升至工作温度时，见（图六、七）调整调压手柄（14），使压力升至4.2MPa逆时针旋松上连通阀杆90℃左右。打开底部连通阀杆开始测量滤失量。

13、在保持所选定温度±3℃（5℉）范围情况下收集滤液。

14、如果在测定过程中回压压力表高于0.7MPa时，应小心地从滤液接收器三通阀中放出部分滤液以便降低压力。

15、实验结束后，旋紧上下连通阀杆，收集余下滤液，记录滤液量。切断电源，将温控旋钮退回零位，关闭气源总。

16、打开滤液接收器放气阀杆和三通组件阀杆放出管汇和胶管内余气。松开调压手柄，呈自由状态，取下固定销，卸下三通组件和滤液接收器组件。

17、取出钻井液杯，冷却至室温，将钻井液杯直立于杯座上，逆时针旋松上连通阀杆90℃左右，放掉杯内余气松开钻井液杯螺钉，取下杯盖，用清水慢慢清洗，轻轻取下滤饼留作测量。到出钻井液，洗净擦干所有部件。

：严禁使用氧气。

打开钻井液杯盖之前必须放掉杯内余气。

：仪器使用完毕一定要将调压手炳松开。

六、仪器的维护与保养

1、当移动、维修或保养仪器时。要轻拿、轻放，以免造成部件变形影响精度和使用。

2、要按时检查“O”形密封圈，经常更换。

3、调压时，要逐渐加压，以防止损坏压力表，不得敲击压力表。

4、仪器使用完毕要将钻井液杯、钻井液杯盖、紧固螺钉、连通阀杆等另部件烘干并涂上润滑油或润滑脂，以备下次再用。

5、实验过程中要随时观察指示滤液接收器内压力的压力表，若压力超过0.7MPa时，应小心地从滤液接收器三通阀中放出部分滤液以便降低压力。

七、仪器的运输与储存

仪器的运输与储存应符合于JB/T9329-1999标准。产品应储存在通风的室内，室内空气中不含有能引起器件腐蚀的杂质。

八、故障的判定与排除

序号	故障	原因	维修方法
1	做滤失实验时，有钻井液从下连通阀杆滴水口处溢出。	①滤纸选用不当。 ②滤纸破碎，滤纸质量差。 ③滤网面未清洗干净。 ④滤网面有毛刺。 ⑤加4.2MPa压力时，升压过快，击穿滤纸。	①选用合适滤纸（988滤纸）更换。 ②更换滤纸。 ③重新清洗杯盖滤网，更换滤纸。 ④修复滤网面手感无毛刺。 ⑤应慢慢加压至4.2MPa压力。
2	实验时，杯体有气体冒出。	①钻井液杯盖安装不妥。 ②连通阀杆“O”型圈（φ8×1.9）老化或破损。 ③杯内“O“型密封圈（φ63×3.1）老化或破损。	①重新安装杯盖调整紧定螺钉。 ②更换“O”型圈（φ8×1.9）。 ③需要更换密封圈“O“型密封圈（φ63×3.1）。
3	实验时，最高温度达不到要求温度。	①设定的最高温度出现误差。	①见（图十）逆时针旋下平端紧定螺钉（c），抽下旋钮组件（f），逆时针旋下锥端紧定螺钉（e），将圆头螺钉（d）顺时针方向往前调约3/4圈。调整完按原顺序装好温控组件。
4	如何鉴别连通阀杆的好坏。

九、随机配件、工具、主要零部件及技术文件一览表

（一）随机配件、工具：

序号	名称及规格	单位	数量	备注
1	量筒（20ml）	支	1
2	高温高压滤纸	盒	1
3	80	套	1
4	内六角扳手（4mm）	只	1
5	呆扳手（8～10mm）	只	1
6	活扳手（150mm）	只	1
7	“O”型密封圈（φ8×1.9）	只	10
8	“O”型密封圈（φ36×2.5）	只	2
9	“O”型密封圈（φ63×3.1）	只	8
10	温度表（0～200）	只	1
11	通用杯座	件	1
12	输气胶管≥15MPa	根	2
13	三通组件	套	1
14	紧定螺钉	个	12

（二）主要零部件：

序号	编号	名称及规格	使用部位
1	GB3452.1-82	“O”型密封圈（φ8×1.9）	连通阀杆
2	GB3452.1-82	“O”型密封圈（φ36×2.5）	回压接收器端盖
3	GB3452.1-82	“O”型密封圈（φ63×3.1）	钻井液杯和钻井液杯盖
4	GB3452.1-82	“O”型密封圈（φ8×1.9）	三通阀
5	GB78-85	内六角锥端紧定螺钉M8×10	钻井液杯盖
6	GGS42·01-05	连通阀杆	钻井液杯盖、杯底

（三）技术文件：

序号	名称及规格	单位	数量	备注
1	使用说明书	份	1
2	合格证	份	1
